Labsphere積分球系統優勢(一)
發布時間： 2015-10-10 瀏覽次數: 作者：卓定科技
積分球系統是照明行業常用的檢測設備之一，而一些知名度較高的品牌如Labsphere往往受到質檢機構、計量機構、第三方檢測單位以及一些大中型照明企業的青睞。為什么Labsphere積分球系統會如此受歡迎？一是這些單位對檢測的自我要求高，二是Labsphere積分球系統有一些獨特的優勢。下面就Labsphere積分球系統技術方面的特點簡單介紹一下
積分球涂層
2、 近乎完美的朗伯特性（漫反射性能），即向各個方向的反射非常均勻，而不是向某些方向反射強但朝另外一些方向反射弱；
3、 性能可靠穩定，能夠在球體的整個生命周期中提供一致的光積分性能；
4、 平穩的光譜反射率特性，對各個波段的光譜選擇性一致，有些品牌的積分球涂層在使用一段時間后會發黃，對待測樣品除黃光以外其它波段的光有較強的吸收，導致測量結果偏差較大；
積分球涂層
積分球的作用是將待測樣品的光收集并最大限度均勻化，在積分球球壁任意一點的光信號與其它任何一處（單位面積）的光信號一致，光纖或探頭在任何位置收集的光信號都能代表待測樣品。這就對積分球涂層的可見光光譜范圍內的漫反射率、朗伯特性、光譜選擇性等有極高的要求。
1、 Labsphere的積分球涂層具有極高的漫反射率，其中Spectraflect在可見光光譜范圍內的漫反射率≥98%，假設一個積分球的反射率為98%，經過15次反射，光通量衰減至73.86%，約為26.14%的光通量被吸收，而假設反射率為94%，則經過15次反射，光通量衰減至39.53%，約為60.74%的光通量被吸收，從這里就可以看出，反射率相差4%的積分球，經過15次反射以后，最后被涂層吸收的光通量差異非常大，超過了一倍，而積分球的基本原理是希望光通過無限次反射，使光的衰減盡量小，最終達到光的均勻化，Labsphere的Spectraflect和Spectralon，他們給測量帶來的優勢如下：①可以將待測光反射更多次，②光源發出的光被更均勻化，③減小擋板的影響，④減小投射燈的方向性影響，⑤可以提高信號的響應能力，尤其是小功率光源；2、 近乎完美的朗伯特性（漫反射性能），即向各個方向的反射非常均勻，而不是向某些方向反射強但朝另外一些方向反射弱；
3、 性能可靠穩定，能夠在球體的整個生命周期中提供一致的光積分性能；
4、 平穩的光譜反射率特性，對各個波段的光譜選擇性一致，有些品牌的積分球涂層在使用一段時間后會發黃，對待測樣品除黃光以外其它波段的光有較強的吸收，導致測量結果偏差較大；
5、 涂料經久耐用，不會水解，不脫落，這一點對于江南及華南地區特別重要。中國的江南和華南地區空氣潮濕，普通涂料在潮濕空氣中非常容易受潮并發生水解，用手觸摸有粘手的感覺。當天氣放晴空氣干燥后，涂料變干變硬。多個回合后，涂料就會開裂，甚至脫落。Labsphere的Spectraflect涂料沒有這樣的缺點。
1） 抗氧化能力強，不易變黃，重新噴涂時易清理。燈具在積分球內部測量時，會使其內部溫度升高，普通涂料在此高溫下就會氧化，進而發黃，從而影響其漫反射特性和光譜選擇性。通常情況下，硫酸鋇涂料使用1-2年就會發黃。Labsphere的Spectraflect涂料耐高溫，不易氧化，所以可以長期使用，通常使用10年而不會發黃。2） 涂料無污染、無異味，這一點很重要，但很容易被忽視，積分球涂層是化學材料，一些品牌的積分球涂層異味很重，而行業內很多檢測人員往往是未婚未育人群，異味較重的積分球涂層對人體危害較大。

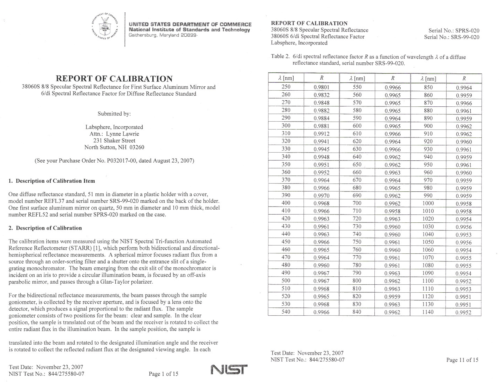

圖1、NIST出具的Labsphere積分球涂層反射率校準報告
